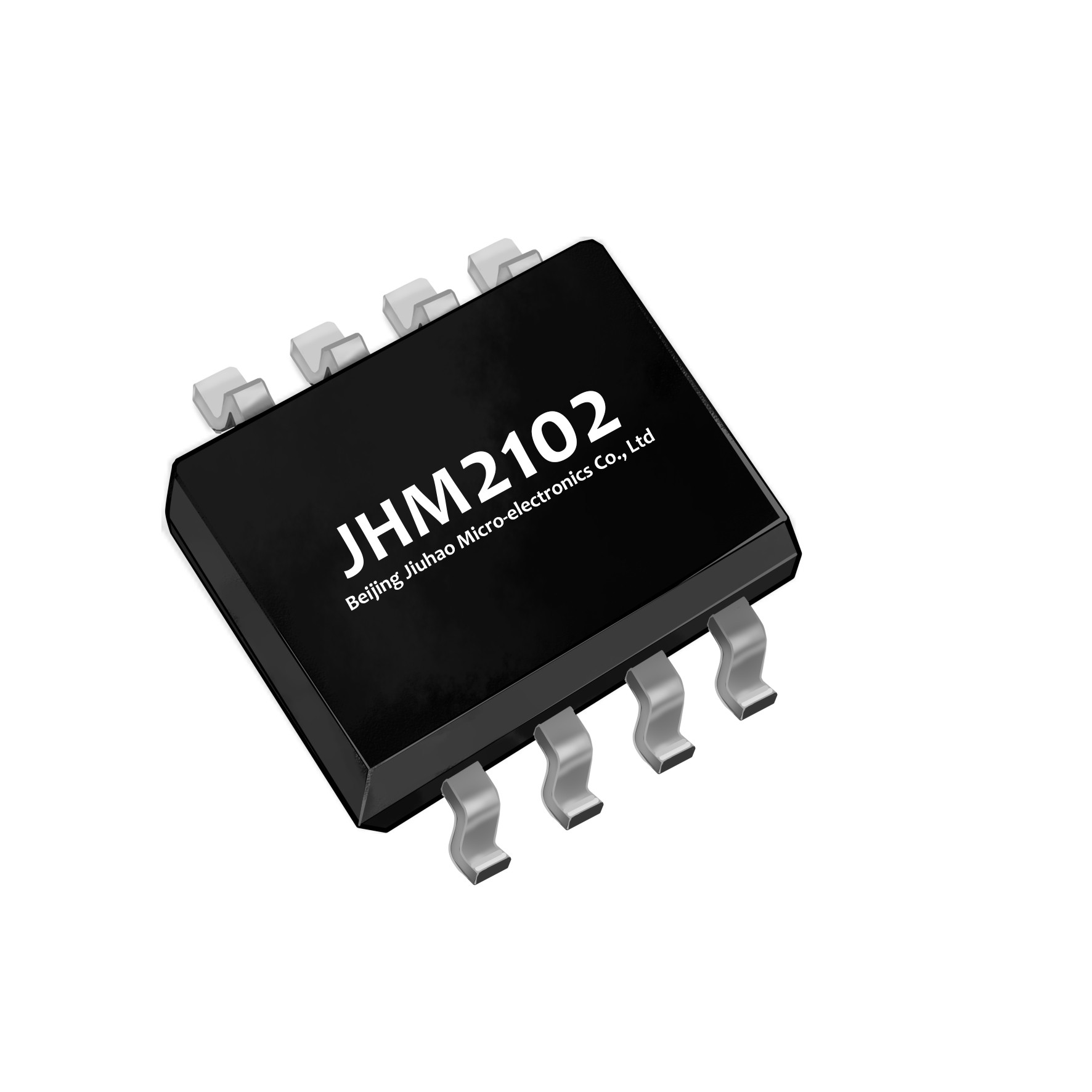

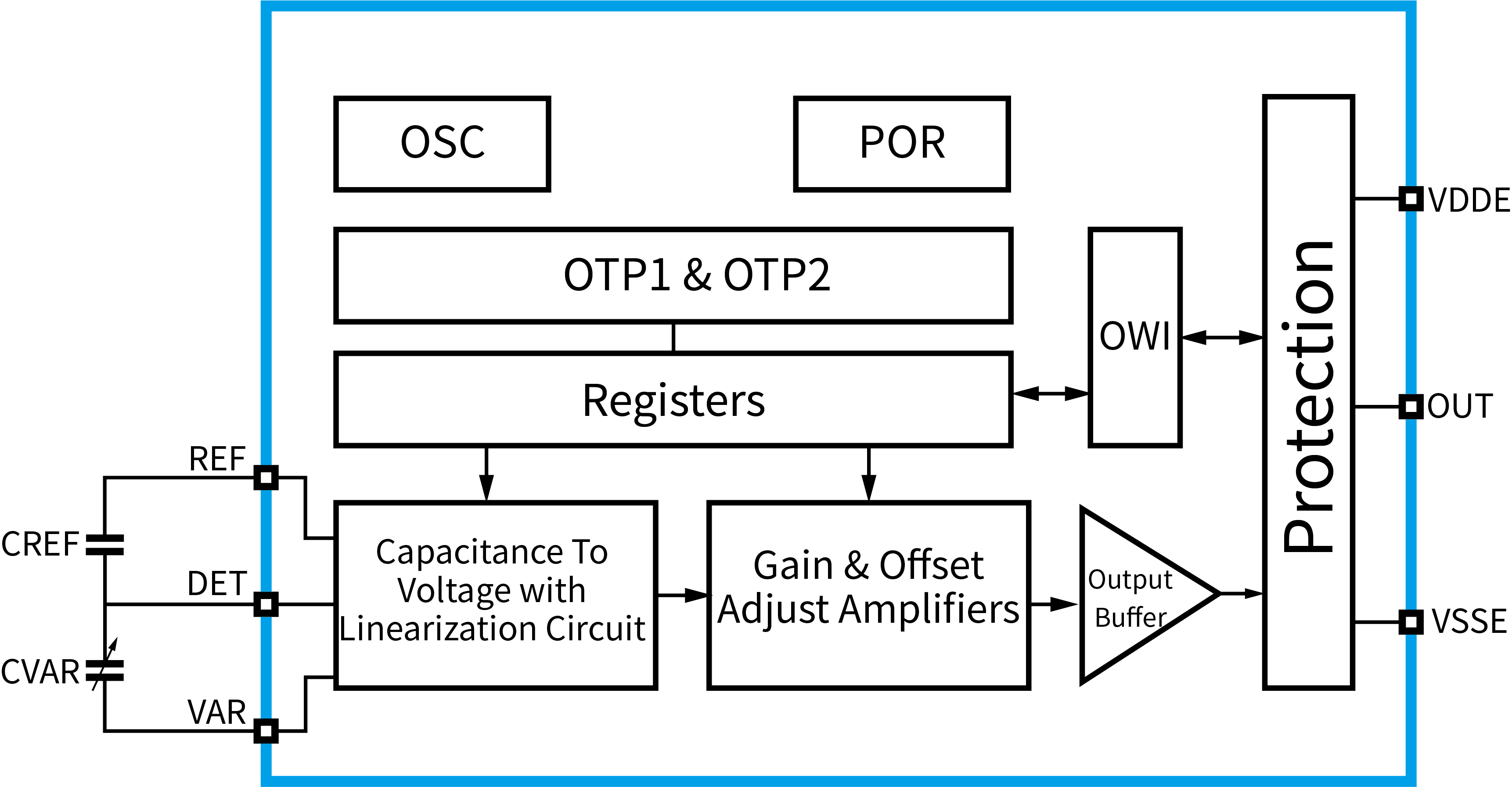

JHM2102 是一款針對陶瓷電容式壓力傳感器設計的信號調理芯片。陶瓷電容是一種隨壓力變化而改變?nèi)葜档膫鞲性?，JHM2102 充分利用陶瓷電容壓力芯體的電容變化特征，使用了創新的電容到電壓轉換電路，將隨壓力變化的電容值經過一系列的信號調理產生出與壓力變化成比例的高線性度、低溫漂的比例電壓信號輸出。無需外部微調組件即可在芯片上實現傳感器偏移、靈敏度和非線性的補償。

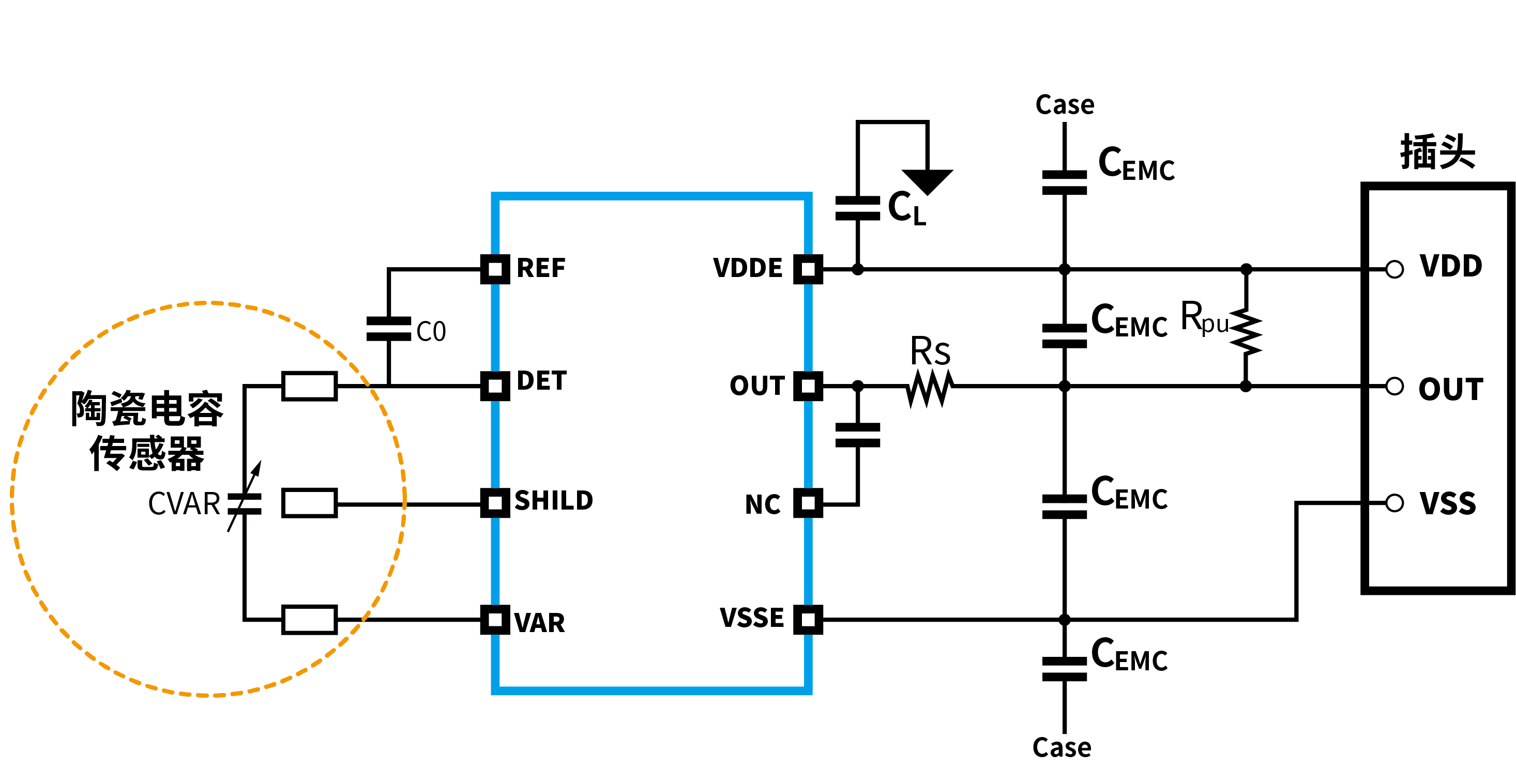

校準系數可以通過數字單線接口寫入片上集成的一次性可編程性存儲器中。通過外部參考電容， JHM2102 可以適應方形或圓形陶瓷電容元件。陶瓷電容芯體和 JHM2102 可以快速而精確地組成陶瓷壓力傳感器。

通過 AEC-Q100 Grade 0 測試；寬工作溫度范圍 -40℃ ~ +150℃

常溫下采集兩個壓力點數據即可達到全溫區 ±1.5%FS 精度的模擬比例電壓輸出單線編程接口支持三線制傳感器；集成傳感器偏移、靈敏度、非線性補償

帶 ±40V 過壓保護和反向電壓保護；帶輸出短路保護

上電和輸出響應時間<1ms
